    全自動抗干擾異頻介損測試儀性能特點

    點擊次數:1248 更新時間:2019-05-17

    介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質,以及局部缺陷等,在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。

    全自動抗干擾異頻介損測試儀采用變頻電源技術,利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算,達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。

    變頻電源采用大功率開關電源,輸出45Hz和55Hz純正弦波,自動加壓,可提供高10kV的電壓;自動濾除50Hz干擾,適用于變電站等電磁干擾大的現場測試。

    1.2 全自動抗干擾異頻介損測試儀性能特點

    1. 具備CVT的自激法測試,一次接線,同時測量C1、C2的電容和tgδ。

    2. 具有外施電壓和外加CN的測量功能。

    3. 儀器測量準確度高,可滿足油介損測量要求,因此只需配備標準油杯,和測試線即可實現油介損測量。

    4. 采用變頻技術來消除現場50Hz工頻干擾,即使在強電磁干擾的環境下也能測得可靠的數據。

    5. 接地保護功能,當儀器不接地線或接地不良時,儀器不進入正常程序,不輸出高壓。

    6. 過流保護功能,在試品短路或擊穿時儀器不受損壞。

    7. 內附標準電容和高壓電源,便于現場測試,減少現場接線。

    8. 儀器采用大屏幕液晶顯示器,測試過程通過漢字菜單提示既直觀又便于操作。

    1.3 全自動抗干擾異頻介損測試儀技術指標

    1. 測量范圍:電容值:4 ~ 60000 pF;介損值:0 ~ 100%

    2. 大誤差:電容精度:±(1.0%×讀數±1 pF);介損精度:±(1.0%×讀數±0.04%)

    3. 分辨率:電容分辨率:小可分辨0.001 pF;介損分辨率:小可分辨0.001%

    4. 高壓輸出:電壓0.5~10 kV ,45Hz和55Hz,電流 ≤200mA

    5. 低壓輸出:輸出電壓3~50V ,輸出電流3 ~ 30A

    6. 供電電源:AC 220V ±10%,50Hz或發電機供電

    7. 工作環境:環境溫度:0 ~ 40℃;環境濕度:≤ 90%RH,不結露

    8. 外形尺寸:465×350×360(mm)

    9. 重    量:27.6 kg

    1.4 全自動抗干擾異頻介損測試儀介紹

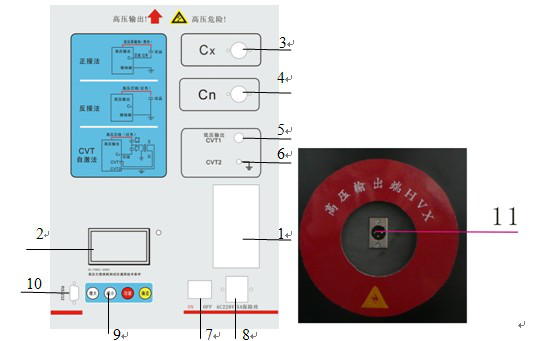

    圖1 儀器面板和側面

    1、打印機:打印測量數據。

    2、顯示器:128×64液晶顯示器,顯示菜單和各種提示信息及測量結果。

    3、CX插座:是試品信號的測量輸入端,正接線時由低壓電纜連接,此電纜單層屏蔽帶特制鱷魚夾,接試品低端。反接線時此端空置。

    4、CN插座:是外標準電容信號的測量輸入端,使用內標準時此端空置。

    5、CVT端:測量CVT的端子,自激法電流輸出端。

    6、接地樁:實驗時,必須通過接地線接地。

    7、電源開關:整機電源的開啟和關閉。

    8、電源座:供電電源輸入口,交流220V±10%,50Hz,帶保險倉。

    9、按鍵區:“增大”、“減小”、“功能”、“確定”

    10、升級調試接口。

    11、HV插座:高壓引出端子,由高壓電纜連接,接試品高壓端。輸出10kV高壓。

    1.5 測量原理

    1、儀器結構

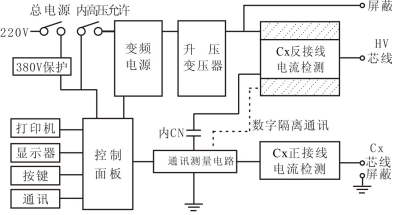

    圖2 儀器結構圖

    測量電路:傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。

    控制面板:打印機、鍵盤、顯示和通訊中轉。

    變頻電源:采用SPWM開關電路產生大功率正弦波穩壓輸出。

    升壓變壓器:將變頻電源輸出升壓到測量電壓,大無功輸出2KVA/1分鐘。

    標準電容器:內Cn,測量基準。

    CN電流檢測:用于檢測內標準電容器電流,10μA~1A。輸入電阻<2Ω。

    Cx正接線電流檢測:只用于正接線測量,10μA~1A。輸入電阻<2Ω。

    Cx反接線電流檢測:只用于反接線測量,10μA~1A。輸入電阻<2Ω。

    反接線數字隔離通訊:采用精密MPPM數字調制解調器,將反接線電流信號送到低壓側。隔離電壓20kV。

    2、工作原理

    啟動測量后高壓設定值送到變頻電源,變頻電源用PID算法將輸出緩速調整到設定值,測量電路將實測高壓送到變頻電源,微調低壓,實現準確高壓輸出。根據正/反接線設置,測量電路根據試驗電流自動選擇輸入并切換量程,測量電路采用傅立葉變換濾掉干擾,分離出信號基波,對標準電流和試品電流進行矢量運算,幅值計算電容量,角差計算tgδ。反復進行多次測量,經過排序選擇一個中間結果。測量結束,測量電路發出降壓指令變頻電源緩速降壓到0V。

    按被測試品是否接地分兩種測量方式,即正接線測量方式和反接線測量方式。兩種測量方式的原理如圖3所示:



    a 正接線測量                  b反接線測量

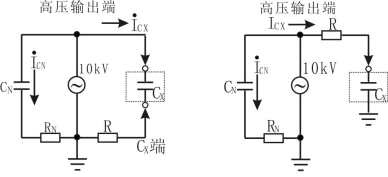

    圖3 測量原理圖

    在高壓電源的10kV側,高壓分兩路,一路給機內標準電容CN,此電容介損非常小,可以認為介損為零,即為純容性電流,此電流ICN 可做為容性電流基準。在Cx試品一側,試品電流Icx通過采樣電阻R采入機內,此Icx可分解成水平分量和垂直分量見圖二所示,通過計算水平分量與垂直分量的比值即可得到tgδ值。

    在圖3(a)中Cx為非接地試品,試品電流Icx從試品末端進入采樣電阻R,得到全電流值,在圖3(b)中Cx為接地試品,機內Cx端直接接地,電流Icx從試品高壓端到機內采樣電阻取得全電流值。

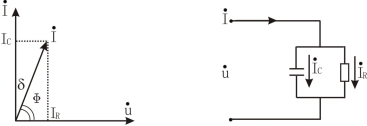

                     a 電流矢量法             b 試品等效電路

    圖4 試品等效電路
