MEHL-200A回路電阻測試儀執行標準

電力部標準SD301—88《交流500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》

MEHL-200A回路電阻測試儀產品別稱

接觸電阻測試儀、開關回路電阻測試儀、接觸回路電阻測試儀、接觸(回路)電阻測試儀

MEHL-200A回路電阻測試儀產品介紹

目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅m*，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。
MEHL-200A回路電阻測試儀是根據中華人民共和國電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。MEHL-200A回路電阻測試儀適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A和200A。可在電流100A的情況下直接測得回路電阻，也可以在電流200A的情況下直接測得回路電阻，后的測試結果都用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
MEHL-200A回路電阻測試儀產品特性
1、大電流：MEHL-200A回路電阻測試儀采用電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果
2、抗干擾能力強：在嚴重干擾條件下，液晶屏后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好
3、使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，接插件的使用增強了抗振性能

 MEHL-200A 回路電阻測試儀操作方法
1、按圖三接線方法接線。

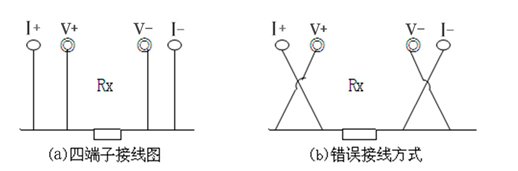

圖三 四端子接線圖
2、儀器面板與測試線的連接處應扭緊，不得有松動現象。
3、應按照四端子法接線，即電流線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。
4、檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。
5、調節“電流選擇”旋鈕，選擇要選用的電流檔位，然后按下“測量”鍵此時電阻表顯示值為所測的回路電阻值。若顯示1，則表示所測回路電阻值超量程。
6、測量完畢，斷開電源開關，將測試線夾收好，放入附件包內。

產品參數

1、測量范圍：1～1999μΩ

2、分 辨 率：1μΩ

3、測試電流：DC50A、100A、150A、200A四檔固定輸出

4、測量精度：0.5%±1d

5、工作方式：連續

6、顯示方式：三位半LED

7、工作電源：AC220V±10% 50Hz

8、工作環境：溫度-10℃～40℃；濕度≤80%RH

9、體 積：380×350×260mm3

10、重 量：5kg(不含附件)
